สแกนเลเซอร์ 3 มิติอัตโนมัติ
  • สแกนเลเซอร์ 3 มิติอัตโนมัติ
  • สแกนเลเซอร์ 3 มิติอัตโนมัติ

    • สแกนเลเซอร์ 3 มิติอัตโนมัติ

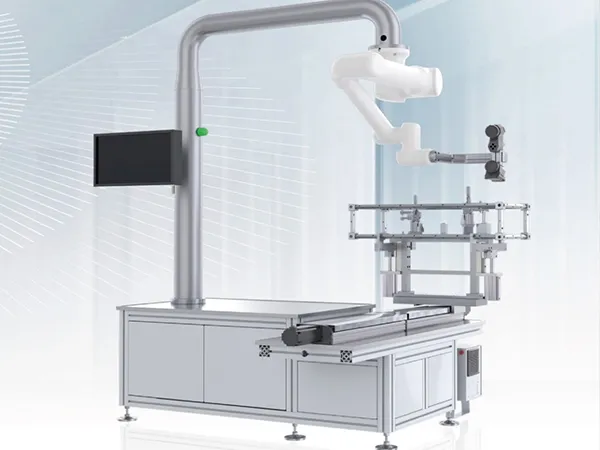

    เครื่องสแกนเลเซอร์ 3 มิติความเร็วสูงพร้อมแขนหุ่นยนต์ สำหรับชิ้นส่วนโลหะที่ซับซ้อนในอุตสาหกรรมยานยนต์และอุตสาหกรรมทั่วไป

    ระบบสแกนและตรวจสอบด้วยเลเซอร์ 3 มิติใช้สำหรับเก็บข้อมูลรูปร่างผิวทั้งหมดของชิ้นส่วนโลหะด้วยความแม่นยำสูง ระบบนี้รวมเครื่องสแกนเลเซอร์กับแขนหุ่นยนต์และการเคลื่อนที่แบบขับด้วยเซอร์โว ทำให้สามารถสแกนชิ้นส่วนที่ซับซ้อนโดยอัตโนมัติขณะที่หุ่นยนต์เคลื่อนตามเส้นทางที่กำหนดไว้ การติดตั้งแบบนี้ช่วยให้เก็บข้อมูลแบบต่อเนื่องและเรียลไทม์ เหมาะสำหรับการตรวจสอบความแม่นยำของรูปทรงและความสม่ำเสมอของพื้นผิวในชิ้นส่วนยานยนต์และอุตสาหกรรม

    ส่งคำขอ
    คุณสมบัติ
    พารามิเตอร์ โหมดมาตรฐาน โหมดละเอียด
    อัตราการเก็บข้อมูล 2,650,000 measurements/s 1,680,000 measurements/s
    การฉายแสงเลเซอร์ 22 เส้นเลเซอร์สีน้ำเงินเส้นสแกนรูลึก + 7 เส้นสแกนรายละเอียด + 1 22 เส้นเลเซอร์สีน้ำเงิน + 1 เส้นสแกนรูลึก + 7 เส้นสแกนรายละเอียด
    ระดับความปลอดภัยเลเซอร์ Class 2 (ปลอดภัยต่อดวงตา) Class 2 (ปลอดภัยต่อดวงตา)
    ความละเอียด (ระยะห่างจุด) สูงสุด 0.02 mm สูงสุด 0.02 mm
    ความแม่นยำ สูงสุด 0.02 mm สูงสุด 0.01 mm
    ความแม่นยำปริมาตร 0.015 + 0.035 mm/m 0.015 + 0.015 mm/m
    ความแม่นยำปริมาตร (ใช้ PhotoShot) 0.015 + 0.015 mm/m /
    ความแม่นยำตำแหน่งรู สูงสุด 0.03 mm สูงสุด 0.02 mm
    ความแม่นยำปริมาตรตำแหน่งรู 0.025 + 0.035 mm/m /
    ระยะความลึกสูงสุด 550 mm 550 mm
    น้ำหนักหัวสแกน 1 kg 1 kg
    อินเทอร์เฟซข้อมูล USB 3.0 USB 3.0
    อุณหภูมิการใช้งาน −20 ถึง 40°C −20 ถึง 40°C
    ระยะทำงานสูงสุด Ø 2605 mm Ø 2605 mm
